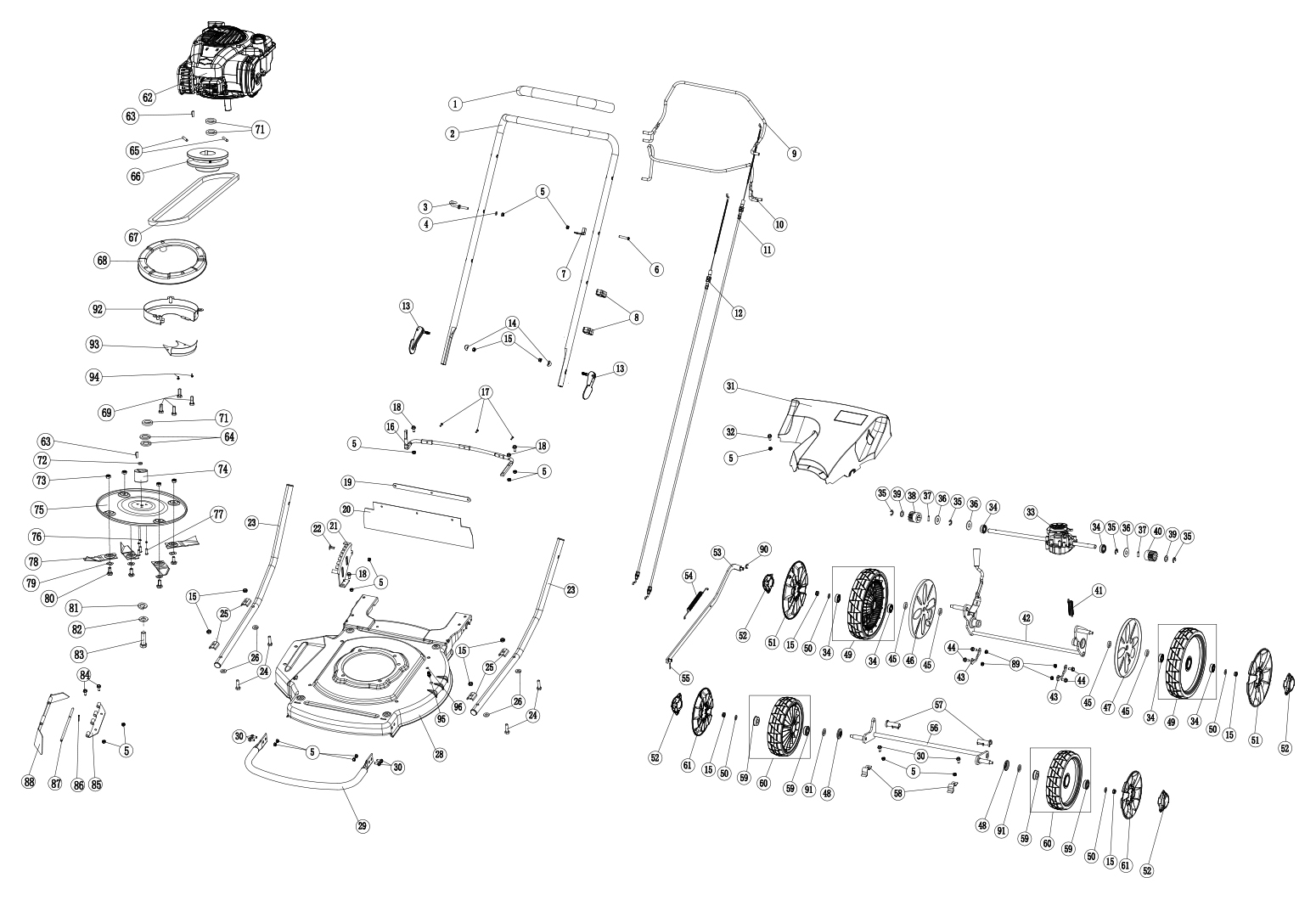

WGC530（機体番号：機体番号：WGC530-20250515-13670～ wash_O_ring）
| 部品名 | コード番号 | 使用個数 |
|---|---|---|
| アッパーハンドルシース | 20723-10002 | 1 |
| アッパーハンドル | 20723-10003 | 1 |
| ロープガイド | 20723-10004 | 1 |
| φ6平座金 | 20723-10005 | 1 |
| ナイロンロックナットM6 | 20723-10006 | 16 |
| なべボルトM6 * 30 | 20723-10007 | 1 |
| クラッチケーブルブラケット | 20723-10008 | 1 |
| ケーブルクリップ | 20723-10009 | 2 |
| クラッチレバー | 20723-10010 | 1 |
| ブレーキレバー | 20723-10011 | 1 |
| クラッチケーブル | 20723-10012 | 1 |
| ブレーキケーブル | 20723-10013 | 1 |
| クリップ式ノブ | 20723-10014 | 2 |
| 皿状ワッシャー | 20723-10015 | 2 |
| ナイロンロックナットM8 | 20723-10016 | 10 |
| リアバンパー | 20723-10017 | 1 |
| トルクスタッピングスクリュー | 20723-10018 | 3 |
| 六角ボルトM6 * 16 | 20723-10019 | 4 |
| シール | 20723-10020 | 1 |
| リアフラップ | 20723-10021 | 1 |
| セグメント | 20723-10022 | 1 |
| ボルトM6 * 16 | 20723-10023 | 1 |
| キャップ付き下部ハンドル | 20723-10024 | 2 |
| 六角ボルトM8 * 40 | 20723-10025 | 4 |
| 下部ハンドルプレート | 20723-10026 | 4 |
| 平ワッシャー | 20723-10027 | 4 |
| --- | --- | |
| シャシー グレー色 | 20723-10029-GY | 1 |
| ディバイダー | 20723-10030 | 1 |
| 六角ボルトM6 * 14 | 20723-10031 | 6 |
| 走行ベルトカバー | 20723-10032 | 1 |
| ボルトM6 * 16 | 20723-10033 | 1 |
| ギアボックス | 20723-10034 | 1 |
| 6001ベアリング | 20723-10035 | 6 |
| Eリング | 20723-10036 | 4 |
| 平ワッシャー | 20723-10037 | 3 |
| ピン | 20723-10038 | 2 |
| 左歯車 | 20723-10039 | 1 |
| スラストワッシャー | 20723-10040 | 2 |
| 右歯車 | 20723-10041 | 1 |
| ギアボックススプリング | 20723-10042 | 1 |
| 後輪車軸アセンブリ | 20723-10043 | 1 |
| リアアクスルシャフトカバー | 20723-10044 | 2 |
| ボルトM5 * 12 | 20723-10045 | 4 |
| ワッシャー、スタブアクスル | 20723-10046 | 4 |
| バックプレートR | 20723-10047 | 1 |
| バックプレートL | 20723-10048 | 1 |
| ダストカバー | 20723-10049 | 2 |
| ベアリング付きリアホイール | 20723-10050 | 2 |
| 平ワッシャー | 20723-10051 | 4 |
| リヤビッグホイールキャップ | 20723-10052 | 2 |
| センターホイールキャップ | 20723-10053 | 4 |
| コンリンク | 20724-09001 | 1 |
| スプリングコンリンク | 20723-10055 | 1 |
| 接続リンククリップ | 20723-10056 | 1 |
| 前輪車軸アセンブリ | 20723-10057 | 1 |
| 前輪車軸ブッシュ | 20723-10058 | 2 |
| 前輪車軸サドルプレート | 20723-10059 | 2 |
| ベアリング | 20723-10060 | 4 |
| ベアリング付きフロントホイール | 20723-10061 | 2 |
| フロントビッグホイールキャップ | 20723-10062 | 2 |
| エンジンAssy MEIKI MA190 | 20723-10063 | 1 |
| 半月キー | 20723-10064 | 2 |
| ワッシャー | 20723-10065 | 2 |
| ボルトGB/T 78-2007 M6*12 | 20723-10066 | 2 |
| ドライブプーリー 直径5cm | 20723-10067 | 1 |
| ベルト | 20723-10068 | 1 |
| スクリーンガード | 20723-10069 | 1 |
| エンジン固定ボルト | 20723-10070 | 4 |
| - - - | - - - | |
| ワッシャー 22.2x35x6 | 20723-10072 | 3 |
| スリーブ、ブレードアダプター | 20723-10073 | 1 |
| ナイロンロックナットM10 ※替刃セットでのセット販売のみ ※#73 + #78 + #79 + #80 |
20723-10001 | 4 |
| ブレードアダプター | 20723-10075 | 1 |
| カッターヘッド | 20723-10076 | 1 |
| ロックワッシャー | 20723-10077 | 3 |
| 六角ボルトM8*20 | 20723-10078 | 3 |
| 刈刃 ※替刃セットでのセット販売のみ ※#78 + #73 + #79 + #80 |
20723-10001 | 4 |
| ウェーブワッシャー ※替刃セットでのセット販売のみ ※#79 + #73 + #78 + #80 |
20723-10001 | 4 |
| ボルト ※替刃セットでのセット販売のみ ※#80 + #79 + #73 + #78 |
20723-10001 | 4 |
| ロックワッシャー | 20723-10082 | 1 |
| 平ワッシャー | 20723-10083 | 1 |
| 刈刃固定ボルト（首下37mm)） | 20723-10084 | 1 |
| 六角ボルトM6*12 | 20723-10085 | 2 |
| ブラケット、サイド排出フラップ | 20723-10086 | 1 |
| ピン | 20723-10087 | 1 |
| アクスル、サイドディスチャージフラップ | 20723-10088 | 1 |
| サイド排出フラップ | 20723-10089 | 1 |
| ナイロンロックナットM5 | 20723-10090 | 4 |
| ワッシャー | 20723-10091 | 1 |
| 平ワッシャー | GB-T-95-13-25-1 | 2 |
| プーリーカバー1 | 20723-10092 | 1 |
| プーリーカバー2 | 20723-10093 | 1 |
| スクリュー | NO-10-24 | 2 |
| ホースコネクター | 11049F160010 | 1 |
| Oリング | HA28023A | 1 |
