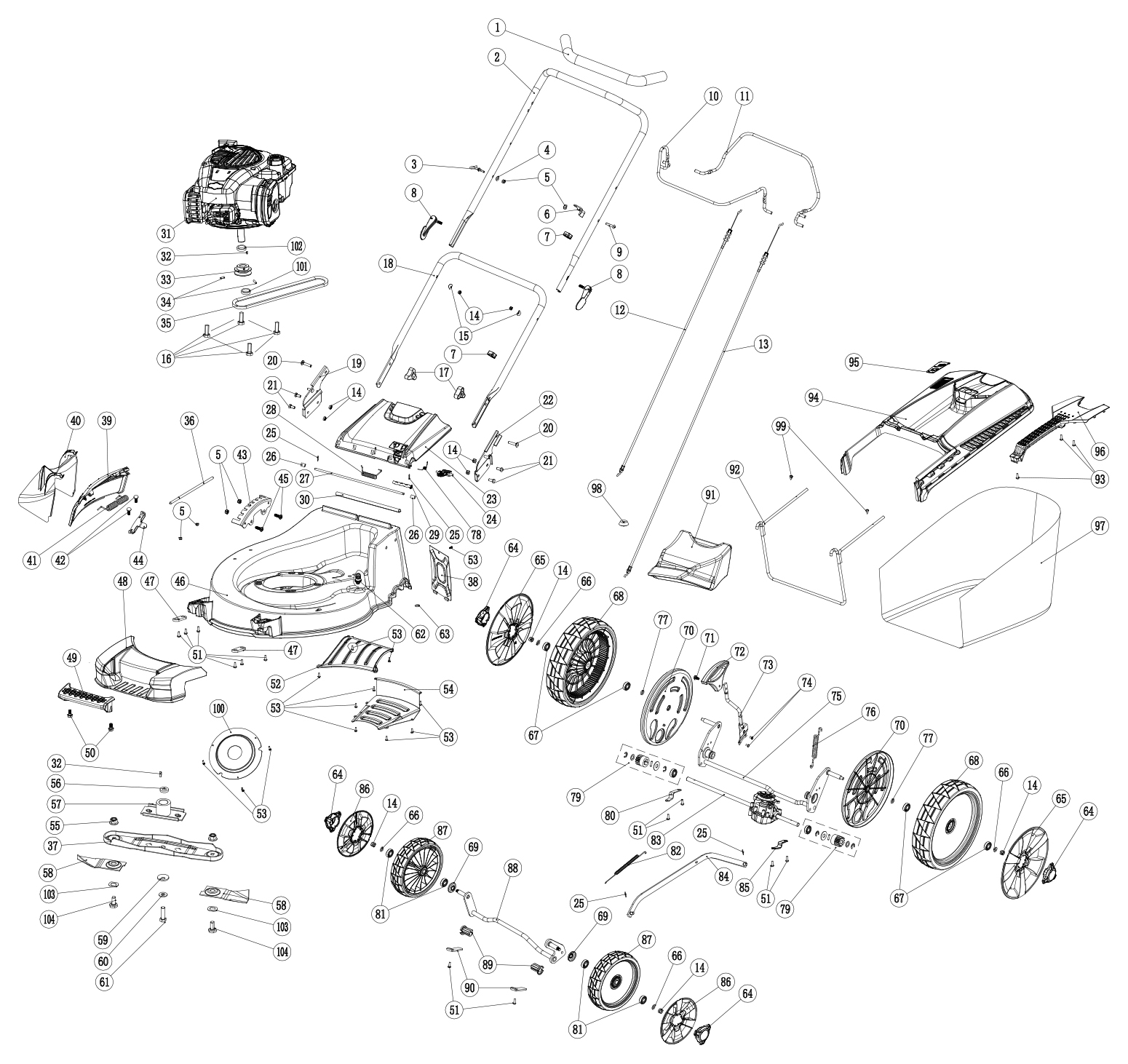

GC530E（機体番号：GC530-20250411-11990~）
| 部品名 | コード番号 | 使用個数 |
|---|---|---|
| 上部ハンドルシース | 13005T04C010 | 1 |
| 上部ハンドル | 13001F19S010 | 1 |
| ロープガイド | 13061T02Y010 | 1 |
| φ6平座金 | 20723-10005 | 1 |
| ナイロンロックナットM6 | 20723-10006 | 6 |
| クラッチケーブルブラケット | 20723-10008 | 1 |
| ケーブルクリップ | 14081T03000A | 2 |
| クリップ式ノブ | 20723-10014 | 2 |
| なべボルトM6 * 35 | GB/T 818 M6*35 | 1 |
| ブレーキレバー | 14010T03S570 | 1 |
| クラッチレバー | 20723-10010 | 1 |
| ブレーキケーブル | 14050F160010 | 1 |
| クラッチケーブル | 14070E050040 | 1 |
| ナイロンロックナットM8 | 20723-10016 | 10 |
| 皿状ワッシャー | 20723-10015 | 2 |
| エンジン固定ボルト | 3-8-16-37 | 4 |
| 三角つまみ | 13020B01000A | 2 |
| 下ハンドル | 13011F19S010 | 1 |
| 下部ハンドルブラケット、右 | 13080F21S010 | 1 |
| スクエアネックボルトM8 * 30 | 13051B01D010 | 2 |
| 六角ボルトM8 * 20 | 20723-10078 | 4 |
| 下部ハンドルブラケット、左 | 13070F21S010 | 1 |
| リアフラップ | 34011T020000 | 1 |
| 後部排出ロック | 34012T020000 | 1 |
| 接続リンククリップ | 20723-10056 | 4 |
| プラスチックスリーブ | 34031C030000 | 2 |
| リアフラップアクスル | 34021F04Y01A | 1 |
| リアフラップスプリング | 34041G12D010 | 1 |
| プラスチックスリーブ、リアフラップスプリング | 34042T020000 | 1 |
| シール | 34061F170000 | 1 |
| エンジン HONDA GCVx200 | 1 | |
| 半月キー | 20725-06002 | 1 |
| ドライブプーリー | 20725-06003 | 1 |
| ボルトM6 * 12 | 20723-10066 | 2 |
| ベルト Z750Li | 24211C130000 | 1 |
| アクスル、サイドディスチャージフラップ | 34102F16D010 | 1 |
| ブレードディッシュ ※替刃セットでのセット販売のみ ※#37 + #58 |
20725-06014 | |
| ギアボックスカバー | 11053F17S010 | 1 |
| サイド排出フラップ | 34103F170000 | 1 |
| サイド排出シュート | 34104F170000 | 1 |
| スプリング、サイド排出フラップ | 34105F16D010 | 1 |
| スクエアネックボルト | 20723-10023 | 2 |
| セグメント | 23041F18Y010 | 1 |
| ブラケット、サイド排出フラップ | 34101F21Y010 | 1 |
| ボルトM6 * 14 | GB-T70-2-2008M6X14 | |
| シャシー | 10011F19S310 | 1 |
| サドルプレート | 11037F17D010 | 2 |
| フロントバンパー | 11031F17S310 | 1 |
| ハンドル、フロントバンパー | 11035F170000 | 1 |
| ボルトM8 * 18 | GB-T16674-1M8X18 | 2 |
| トルクスタッピングスクリュー | 20723-10018 | 12 |
| 風ガイドプレート | 35201F19Y010 | 1 |
| トルクスタッピングスクリュー、Fタイプ | GB-T2670-1-2004-F4-8X12 | 10 |
| ベルトカバー | 11051F17S010 | 1 |
| 六角フランジナイロンロックナット M10 | 20725-06001 | 1 |
| スリーブ、ブレードアダプター | 20725-06015 | 1 |
| ブレードアダプター | 20725-06016 | 1 |
| 刈刃 ※替刃セットでのセット販売のみ ※#58 + #37 |
20725-06014 | 1 |
| 皿ワッシャ― | 31061T01Z010 | 2 |
| 平ワッシャー | 20723-10083 | 1 |
| 刈刃固定ボルト（首下37mm） | 20723-10084 | 1 |
| ホースコネクター | 11049F160010 | 1 |
| Oリング | HA28023A | 1 |
| 小さなホイールキャップ | 20021T20C570 | 4 |
| ビッグホイールキャップ | 20022T230000 | 2 |
| 平ワッシャー | 20723-10051 | 4 |
| 6001ベアリング | 20723-10035 | 4 |
| ベアリング付きSPリアホイール | 20050T230000 | 2 |
| ダストカバー | 20723-10049 | 4 |
| SPホイールガード | 20101T230000 | 2 |
| 六角フランジタッピンねじ | 25x2 | 1 |
| 高さ調整ハンドルノブ | 22231T010000 | |
| スプリング高さ調整 | 22220F18Y010 | 1 |
| ボルト | GB-T8675X12 | 2 |
| 後輪車軸アセンブリ | 22310F18S010 | 1 |
| ギアボックススプリング | 24103T01D010 | 1 |
| ワッシャー、スタブアクスル | 20725-06017 | 2 |
| スプリング、リア排出ロック | 34013T02D010 | 1 |
| ギアボックスアクセサリー左右セット | TJ-24000T020000-T02 | 1 |
| ホイールアクスルサドルプレート、右 | 22081F17D010 | 1 |
| ベアリング | 20723-10060 | 4 |
| スプリングコンリンク | CH85943DW | 1 |
| ギアボックス | 24000F16MS00 | 1 |
| コンリンク | 23010F19S01A | 1 |
| ホイールアクスルサドルプレート、左 | 22071F17D010 | 1 |
| ビッグホイールキャップ | 20022T210000 | 2 |
| HPフロントホイール | 20050T200000 | 2 |
| 前輪車軸アセンブリ。 | 21010F17S010 | 1 |
| 前輪車軸ブッシュ | CH86276AW | 2 |
| 前輪車軸サドルプレート | CH88275D | 2 |
| マルチプラグ | 34081F17000A | 1 |
| グラスキャッチャーフレーム ※グラスバッグセットでの販売のみ #92 + #93 + #94 + #95 + #96 + #97 |
B1-01-01-005-002-25 | 1 |
| なべ頭タッピンねじ ※グラスバッグセットでの販売のみ #93 + #92 + #94 + #95 + #96 + #97 |
B1-01-01-005-002-25 | 3 |
| プラスチックカバー、グラスキャッチャー ※グラスバッグセットでの販売のみ #94 + #92 + #93 + #95 + #96 + #97 |
B1-01-01-005-002-25 | 1 |
| グラスキャッチャーコレクションインジケーター ※グラスバッグセットでの販売のみ #95 + #92 + #93 + #94 + #96 + #97 |
B1-01-01-005-002-25 | 1 |
| ハンドル、グラスキャッチャー ※グラスバッグセットでの販売のみ #96 + #92 + #93 + #94 + #95 + #97 |
B1-01-01-005-002-25 | 1 |
| グラスバッグ ※グラスバッグセットでの販売のみ #97 + #92 + #93 + #94 + #95 + #96 |
B1-01-01-005-002-25 | 1 |
| ゴムスリーブ | 11071T010000 | 1 |
| なべ頭タッピンねじ | 20725-06018 | 2 |
| プーリーカバー | 20725-06019 | 4 |
| ワッシャー | 20725-06020 | |
| ワッシャー | 20725-06009 | |
| ウェーブワッシャー | 20725-06012 | |
| ボルト | 20725-06013 |
