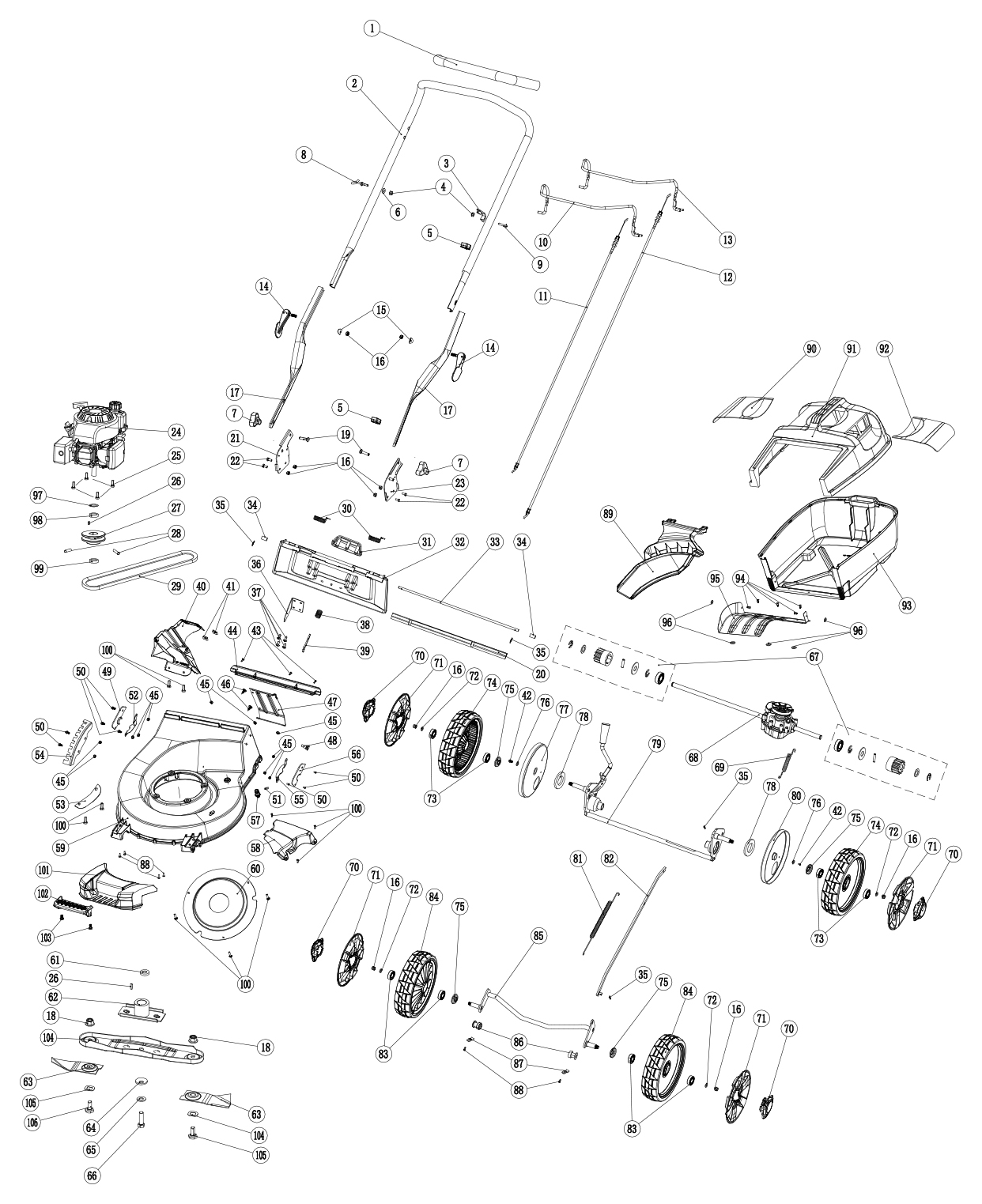

GC480F（GC480-20250410-11470~）
| 部品名 | コード番号 | 使用個数 |
|---|---|---|
| アッパーハンドルシース | 20723-10002 | 1 |
| 上部ハンドル | 13001C15S010 | 1 |
| クラッチケーブルブラケット | 20723-10008 | 1 |
| ナイロンロックナットM6 | 20723-10006 | 2 |
| ケーブルクリップ | 20723-10009 | 2 |
| φ6平座金 | 20723-10005 | 1 |
| 三角つまみ | B1-02-053-002-01A | 2 |
| ロープガイド | 20723-10004 | 1 |
| なべボルトM6 * 30 | 20723-10007 | 1 |
| ブレーキレバー | 14010T03S570 | 1 |
| ブレーキケーブル | 14050F160010 | 1 |
| クラッチケーブル | 14070D230010 | 1 |
| クラッチレバー | 20723-10010 | 1 |
| クリップ式ノブ | 20723-10014 | 2 |
| 皿状ワッシャー | 20723-10015 | 2 |
| ナイロンロックナットM8 | 20723-10016 | 10 |
| ローワーヘンデル | 13011C05S010 | 2 |
| 六角フランジナイロンロックナット M10 | 20725-06001 | 1 |
| スクエアネックボルトM8 * 30 | 13051B01D010 | 2 |
| シール | 34061D030000 | 1 |
| 下ハンドルのホルダー（右） | 13080D23S010 | 1 |
| 六角ボルトM8*20 | 20723-10078 | 4 |
| 下ハンドルのホルダー（左） | 13070D23S010 | 1 |
| エンジン HONDA GCVx170 | 1 | |
| エンジン固定ボルト | 3-8-16-37 | 4 |
| 半月キー | 20725-06002 | 2 |
| ドライブプーリー | 20725-06003 | 1 |
| ボルトM6 * 12 | 20723-10066 | 2 |
| ベルト | 24211D220000 | 1 |
| リアフラップ用スプリング | 34041C01D010 | 2 |
| リアフラップハンドル | 34012C010000 | 1 |
| リアフラップ | 34011C090000 | 1 |
| リアフラップアクスル | 34021D07Y010 | 1 |
| ブッシュ | 34031C030000 | 2 |
| 接続リンククリップ | 20723-10056 | 4 |
| マルチプラグプレート | 34016D03Y010 | 1 |
| スクリュー | GB-T-845-ST3-8-10 | 4 |
| スプリング | 34013C01D010 | 1 |
| フックT | 34014C01D010 | 1 |
| トランスミッションカバー | 11056D230000 | 1 |
| Uクリップ | 11052F02Z010 | 2 |
| スクリュー | NO 10-24 | 2 |
| スナップヘッドボルトM5 * 16 | GB-T-2672-2004-M5-16 | 3 |
| 後部ゴム鞘 | 10015D23D010 | 1 |
| ナイロンロックナットM5 | 20723-10090 | 11 |
| なべ頭タッピンねじ | GB-T-845-ST4-8-15 | 2 |
| ギアボックスカバー | 11053D23S010 | 1 |
| ゴムスリーブ | HA28127A | 1 |
| リアプレート右 | 22131D23Y010 | 1 |
| ボルトM5 * 16 | GB-T-16674-1-M5-16 | 8 |
| Oリング | HA28023A | 1 |
| 後輪車軸プレート右 | 22091D23Y01A | 1 |
| マルチプラグブラケット | 10018D03S31A | 1 |
| セグメント | 23041F02Y010 | 1 |
| 後輪車軸プレート左 | 22081D23Y01A | 1 |
| リアプレート左 | 22121D23Y010 | 1 |
| ホースコネクター | 11049D130010 | 1 |
| ベルトカバー | 11051D230000 | 1 |
| シャシー | 20725-06004 | 1 |
| プーリーカバー | 11050D240000 | 1 |
| スリーブ、ブレードアダプター | 20725-06005 | 1 |
| アダプタ | 20725-06006 | 1 |
| 刈刃 ※替刃セットでのセット販売のみ ※#63 + #104 |
B1-01-01-14-02-30 | 1 |
| 皿ワッシャー | 31061B01Z010 | 1 |
| 平ワッシャー | 20723-10083 | 1 |
| 刈刃固定ボルト | 20725-06007 | 1 |
| ギアボックスアクセサリー左右セット | TJ-24000T020000-T02 | 1 |
| トランスミッション | 24000D23MS00 | 1 |
| ギアボックススプリング | 24103T01D010 | 1 |
| スモールホイールキャップ | 20021T20C570 | 4 |
| ビッグホイールキャップ | 20022T210000 | 4 |
| 平ワッシャー | 20723-10051 | 4 |
| 6001ベアリング | 20723-10035 | 4 |
| ベアリング付き後輪 | 20050T210000 | 2 |
| ダストカバー | 20723-10049 | 4 |
| 平ワッシャー | 20725-06008 | 2 |
| 右ダストカバー | 20111T010000 | 1 |
| 平ワッシャー | GB-T-95-16-30-3 | 2 |
| 後輪車軸アセンブリ | 22300D230000 | 1 |
| 左ダストカバー | 20101T010000 | 1 |
| スプリング、接続ロッド | 23021D07D010 | 1 |
| コンリンク | 23010D23S010 | 1 |
| ベアリング | 20723-10060 | 4 |
| ベアリング付き前輪 | 20050T200000 | 2 |
| 前輪車軸アセンブリ | 21010D13S010 | 1 |
| ブッシュ | 21041D020000 | 2 |
| 前輪車軸プレート | 21081D07Y010 | 2 |
| トルクスタッピングスクリュー | 20723-10018 | 2 |
| マルチプラグ | 34081D230000 | 1 |
| ベント、右 ※グラスバッグはセット販売のみ ※#90 + #91 + #92 + #93 |
20724-03001 | 1 |
| キャッチャートップ ※グラスバッグはセット販売のみ ※#91 + #90 + #92 + #93 |
20724-03001 | 1 |
| ベント、左 ※グラスバッグはセット販売のみ ※#92 + #90 + #91 + #93 |
20724-03001 | 1 |
| キャッチャーロワー ※#93 + #90 + #91 + #92 |
20724-03001 | 1 |
| スクリュー | GB-T-12618-5-13 | 5 |
| キャッチャータン | 35321D23S01A | 1 |
| 平ワッシャー | GB-T-95-5 | 5 |
| 平ワッシャー | 17X118 | 2 |
| ワッシャー | 20725-06009 | 2 |
| ワッシャー | 20725-06010 | 1 |
| トルクスタッピングネジ Fタイプ | GB-T2670-1-2004-F4-8X12 | 10 |
| フロントバンパー | 20725-06011 | |
| ハンドル、フロントバンパー | 11035F170000 | |
| ボルトM8 * 18 | GB-T16674-1M8X18 | |
| ブレードディッシュ ※替刃セットでのセット販売のみ ※#104 + #63 |
B1-01-01-14-02-30 | |
| ウェーブワッシャー | 20725-06012 | |
| ボルト | 20725-06013 |
