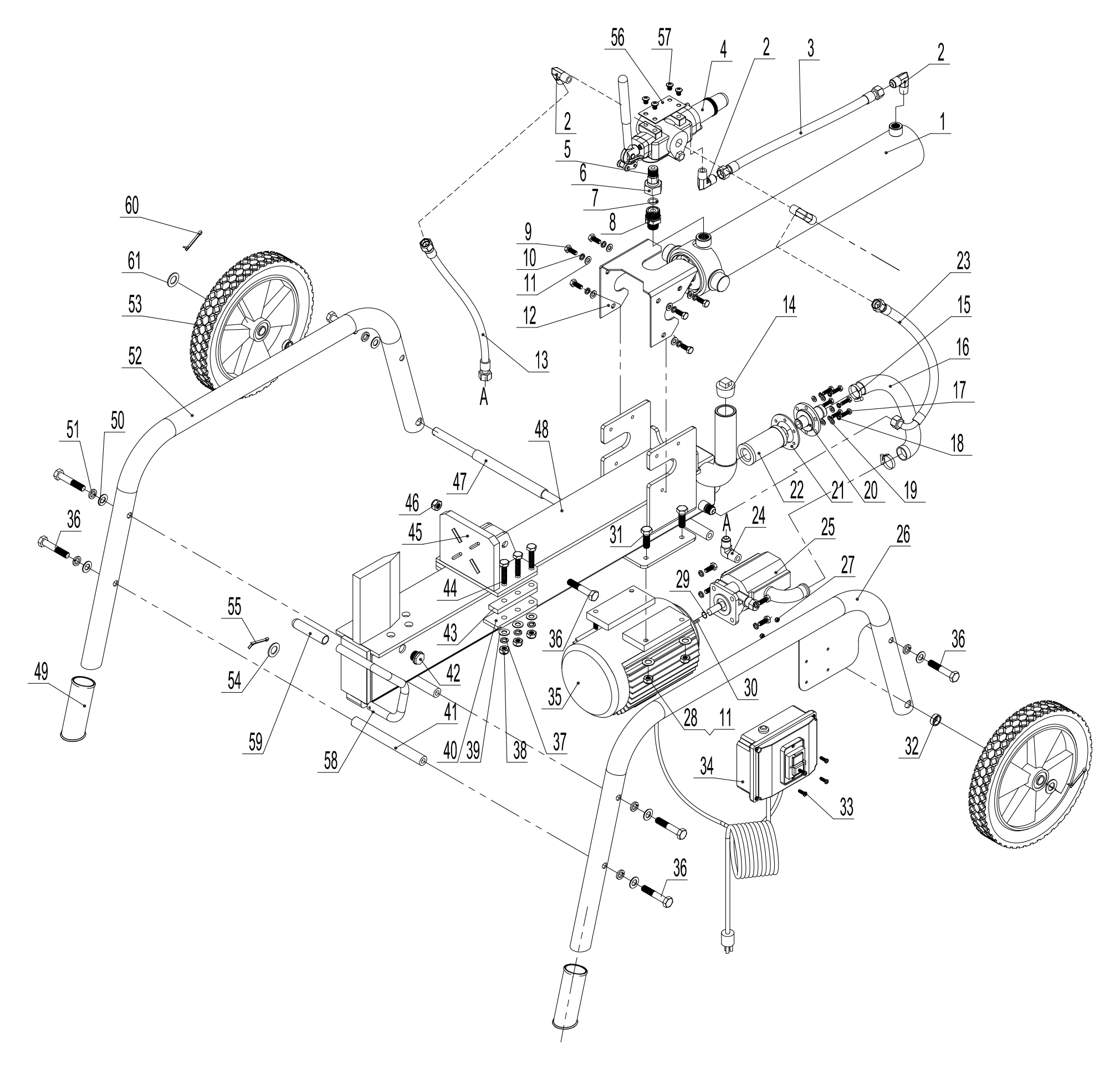

ELS12
| 部品名 | コード番号 | 使用個数 |
|---|---|---|
| シリンダー | LSE12-04000BK | 1 |
| コネクタ | LSD1000-00005 | 4 |
| メタルホース | LSD1000-02000 | 1 |
| 制御弁 | LS12-09000 | 1 |
| バルブ B ジョイント | LS12-00006-DX | 1 |
| ナット | LSP25-17002-DX | 1 |
| Oリング Ø16x2.5 | 9901-16*2.5 | 1 |
| シリンダーフロントカバージョイント | LSA22-00009-DX | 1 |
| 六角ボルト M8x20 | 9101-08020-DX8.8 | 10 |
| ロックワッシャー Ø8 | 9306-08000-DX | 10 |
| 平座金 Ø8 | 9301-08000-DX | 10 |
| シリンダーカバー | LSE12-00003 | 1 |
| 油圧ホース | LSD1000-03000 | 1 |
| オイルボルト | LSP25-13001 | 1 |
| クランプ | LSP25-00011 | 2 |
| オイルパイプ | － | 1 |
| 六角ボルト M6x20 | 9101-06020-DX8.8 | 6 |
| ロックワッシャー Ø6 | 9306-06000-DX | 6 |
| 平座金 Ø6 | 9301-06000-DX | 6 |
| オイルフィルター取付板 | LS12-04000-DX | 1 |
| シールワッシャー | LS12-00010S | 1 |
| オイルフィルター | LS12-00011 | 1 |
| オイルリターンパイプ | LSD1000-06000 | 1 |
| コネクタ M18X1.5 | LSD1000-00001 | 1 |
| ギアポンプ 6.3/1.0 | 10324-03001 | 1 |
| サポートレッグ（右） | LSD1000-04000 | 1 |
| ナイロンロックナット M5 | 9206-05000-DX | 4 |
| ナイロンロックナット M8 | 9206-08000-DX | 4 |
| シャフト用鋼線スナップリング | LSP25-10008 | 1 |
| フラットキー 3.2x25 | 8801-32025 | 1 |
| 六角ボルト M8x30 | 9101-08030-DX | 4 |
| スリーブ | LSD1000-00008 | 2 |
| ネジ M5x16 | 9110-05016 | 4 |
| スイッチボックスセット | LSD1000-08000J | 1 |
| エレクターモーター 200V 1.5KW.60HZ | LSD1000-00002 | 1 |
| 六角ボルト M12x65 | 9101-12065-DX | 7 |
| ロックワッシャー Ø10 | 9306-10000-DX | 6 |
| ナイロンロックナット M10 | 9206-10000-DX | 6 |
| 平座金 Ø10 | 9301-10000-DX | 6 |
| ウェッジプレート | LSD1000-00003 | 2 |
| 固定丸ピン | LSD1000-00009 | 1 |
| オイルポインター | 9702-20000 | 1 |
| ウェッジスペーサー | LSD1000-00004 | 2 |
| 六角ボルト M10x45 | 9101-10045-DX8.8 | 6 |
| プッシュプレート | LSD1000-05000 | 1 |
| ナイロンロックナット M12 | 9206-12000-DX | 1 |
| 車軸 | LSD1000-00007 | 1 |
| ビーム | LSD1000-01000 | 1 |
| ブーツ | LSF2000-00006 | 2 |
| 平ワッシャー Ø12 | 9301-12000-DX | 6 |
| ロックワッシャー Ø12 | 9306-12000-DX | 6 |
| サポートレッグ（左） | LSD1000-00006 | 1 |
| 車輪 | LSD1000-00010 | 2 |
| 平座金 Ø16 | 9301-16000 | 1 |
| コッターピン Ø4x40 | 9404-04040 | 1 |
| Plate | LSA22-00025 | 1 |
| ネジ M8x10 | 9901-08010 | 4 |
| ハンドル | LS12J-00001-DX | 1 |
| ハンドルスリーブ | LS12J-00002 | 1 |
| コッターピン Ø3x35 | 9404-03035 | 2 |
| 小平ワッシャー Ø16 | 9307-16000 | 2 |
