ホンダ除雪機HS1180Z 油圧シリンダーオイル漏れ整備
プラウテクニカルサポート小関です

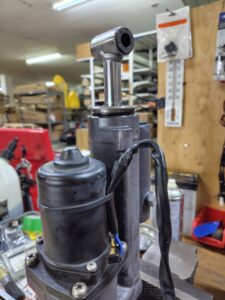

ホンダ除雪機HS1180Zのパワーローリングシリンダー整備依頼品が到着
パワーハイトは昇降用のパワーハイトとオーガローリング用のパワーローリングで
使用するパーツが違いうほかオイルの注入方法と量確認方法が違います
今回はローリングシリンダー
テストするとシールからじゃじゃ漏れ
ロッドガイドセットは綺麗なパーツが装着されているので
過去に交換されていますね
オイルは完全に抜けて数滴しか出てきませんでした

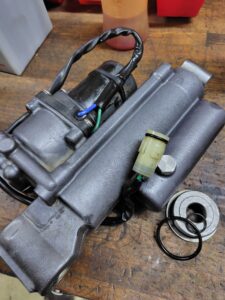

取り外したロッドガイド

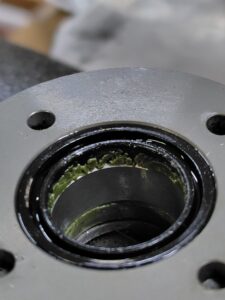

圧力シールがボロボロに砕けてリップシールに嚙みこんでます

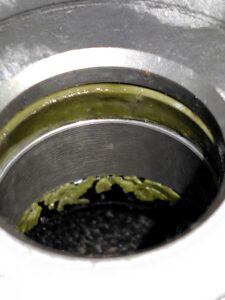

ロッドガイドを裏面から見たところです
オイルが無くなるまで漏れるのもうなづけます
こうなった理由はいくつか考えれれます
ロッドガイドをロッドに挿入するときに専用ツールを使用しないと
シールがロッド端面の鋭利な部分で削れます

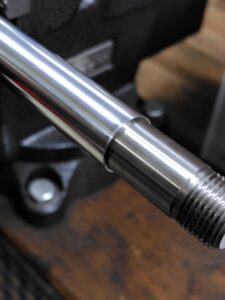

段差部分は鋭利で気を付けないとケガをしかねないくらい鋭いカット面

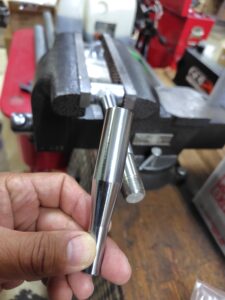

なのでツールをロッドネジ部に取り付け
シールがロッド端面に接触しない様にします
これ使わないとほぼ確実にシールにダメージが入ります
その他には異種オイルの注入も原因になりえます

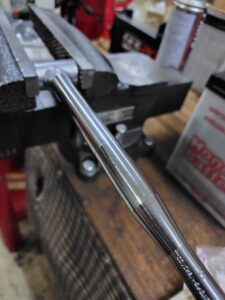

装着するとこんな感じで段差がなくなり
スムースにシールがロッドに入ります
組み上げ後オイル注入とエア抜きを実施
圧力漏れテストの結果は問題なし
無事復旧しました
